东北水电厂观测自动化统一平台系统


创建时间: 2009-12-17  浏览次数: 5933   文章来源: 管理员

应用客户:丰满、白山、红石、云峰、太平湾

案例简介:
近年来,随着自动化监测水平的日益提高,科学有序地对这些监测数据和资料进行管理,及时应用于评价和监控大坝的安全状态的条件已经十分成熟了。为了将大坝安全的各项工作做得更及时、更深入、更有效,从而更好地为保证大坝安全服务,开发东北各水电厂的观测统一平台成为现实的最紧迫的需要。
数据只有被有效快速的共享,才能更好地利用成果进行评估分析。大坝安全自动监测平台统一正是顺应了数据信息快速共享、智能化处理决策分析的时代潮流。
大坝安全自动监测平台统一后,利用计算机技术、数据库技术、网络及通信技术,并综合现代坝工理论的最新成果,将会进一步提高大坝观测自动化的技术水平,降低大坝运行管理成本,在确保大坝安全的前提下,增强大坝防汛抗灾的综合能力。有利于电站安全生产和水库的安全渡汛,获取最高的工作效率和最大的社会经济效益。实现设备管理在线化、数据采集自动化、大坝监测实时化、信息传递网络化、日常运行智能化、办公管理计算机化、数据存储电子化。逐步实现决策专家化,大坝管理科学化。

系统目标:
纵观近几年来东北水电厂观测自动化发展历程,各水电厂的系统基本上都是由多个不同的厂家提供的,而且各有各的通讯协议,数据记录格式各式各样,自动采集的数据库平台不统一,应用软件运行的操作系统也不统一。由于数据库平台和记录格式不同,无法实现综合数据查询,综合利用数据分析必须经繁锁的人工数据整理,浪费了大量时间。因此有必要对东北电厂观测自动化系统的集成度进行提升,实现统一操作系统、统一硬件系统、统一数据库结构、统一应用程序开发。

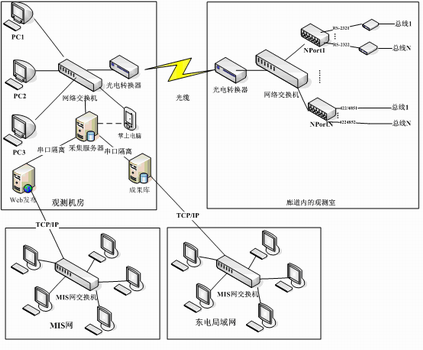

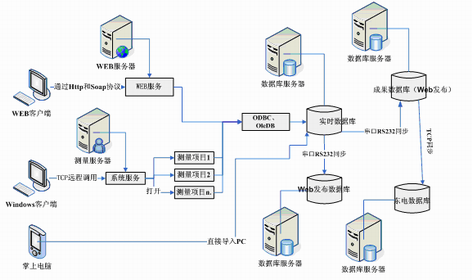

硬件系统:

软件系统:

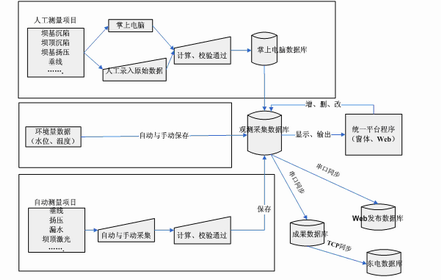

软件系统流程图:

软件开发模型:

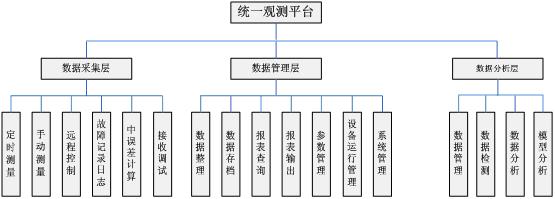

下图是东北电厂观测自动化统一平台的软件功能图,通过本图例可以清晰的了解软件的功能:

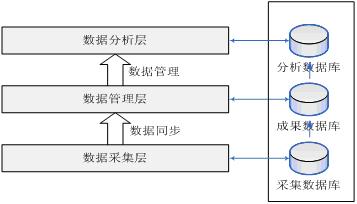

下图是整个东北水电厂观测自动化统一平台的体系结构,分为三层:

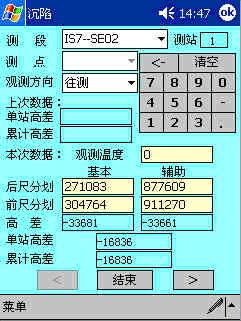

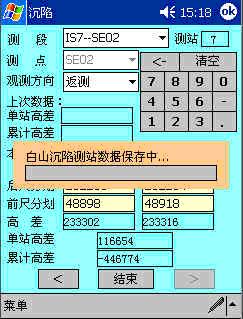

掌上电脑辅助人工观测采集
掌上电脑是用来代替纸张辅助人工观测的,早在使用PC1500时,我们就很关注掌上电脑在观测项目中的应用,为此,我公司不断地对掌上电脑的开发进行着摸索、开发,再摸索、再开发,通过多年经验的积累,最终我们总结出运用掌上电脑解决辅助人工观测记录的方法。在此基础上,我们将多年积累的心得汇总,总结出符合公司自身需要的人工观测软件的开发规范。

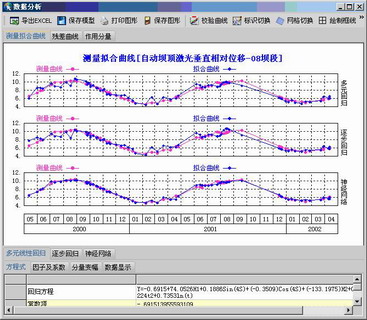

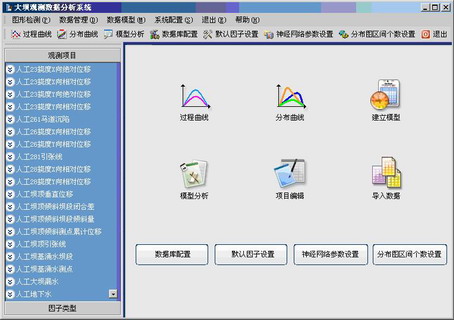

数据分析
数据分析满足水电站大坝安全监控实时监测、即时分析之需求,通过对项目观测数据进行过滤、统计、分析、建模及运用数学模型进行预报分析,为大坝资料分析、整理及决策支持等提供全方位服务

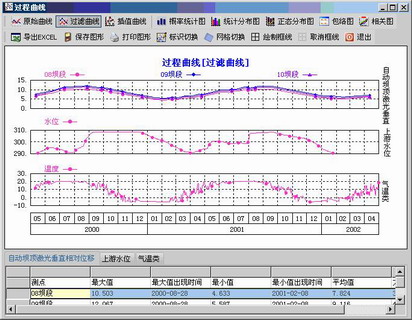

数据图形过滤:

B/S模式软件开发:

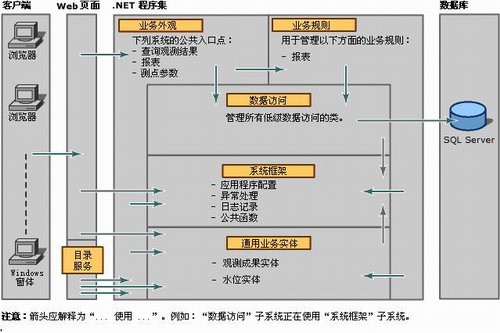

为实现B/S模式下的众多功能需求,我们按照公司开发规范对B/S模式的软件开发进行了结构设计。在 B/S模式下,软件开发使用n层结构概念,通过分层实现分布式Web信息共享发布。下图反映了 B/S模式下的软件开发层次结构:

B/S系统:
系统具备电子邮件、协作编写、网络会议等交流手段,供系统内部的用户之间协同工作。下面以丰满发电厂为例,简要介绍网页的基本功能。

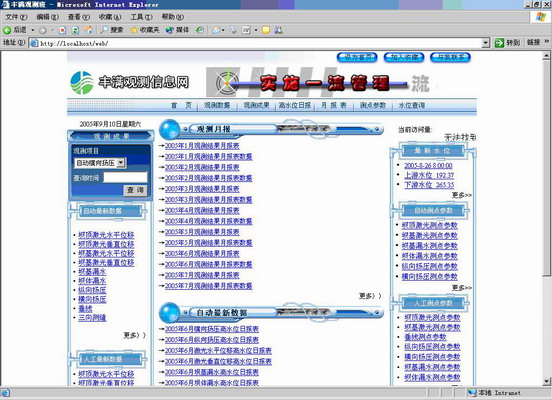

这是丰满观测自动化统一平台网页的首页:

客户介绍:
      东北各水电厂(丰满、白山、红石、云峰、太平湾、桓仁、太平哨)。
      东北电网有限公司是在电力市场化改革的大潮中应运而生的,其前身为国家电力公司东北公司,于2003年9月25日组建成为国家电网公司依法出资设立的国有独资有限责任公司。
      公司供电区域包括辽宁、吉林、黑龙江、及内蒙古自治区东部三市一盟,电网覆盖面积124万平方公里,供电服务1.15亿人口。目前,公司直接经营管理的500千伏输电线路32条,总长4578公里,总变电容量1527万千伏安;220千伏输电线路46条,总长3092公里,总变电容量246万千伏安;公司拥有辽宁、吉林、黑龙江三省电力公司等全资子公司,赤峰、通辽供电公司和5个超高压局等内部核算单位。公司直属水电厂分布在松花江、鸭绿江流域上,直属水电装机容量为3579MW;其中丰满发电厂是我国最早的大型水电厂,被称为“中国水电的摇篮”;白山发电厂是我国自主设计制造、自主安装运行的大型电站,装有全国第一台300MW水电机组,为大容量水电机组国产化开辟了道路;云峰、太平湾发电厂坐落于中朝界河鸭绿江上,是中朝两国合营电站,隶属于中朝水力发电公司,东北电网公司代为管理,向中朝两国供电。
